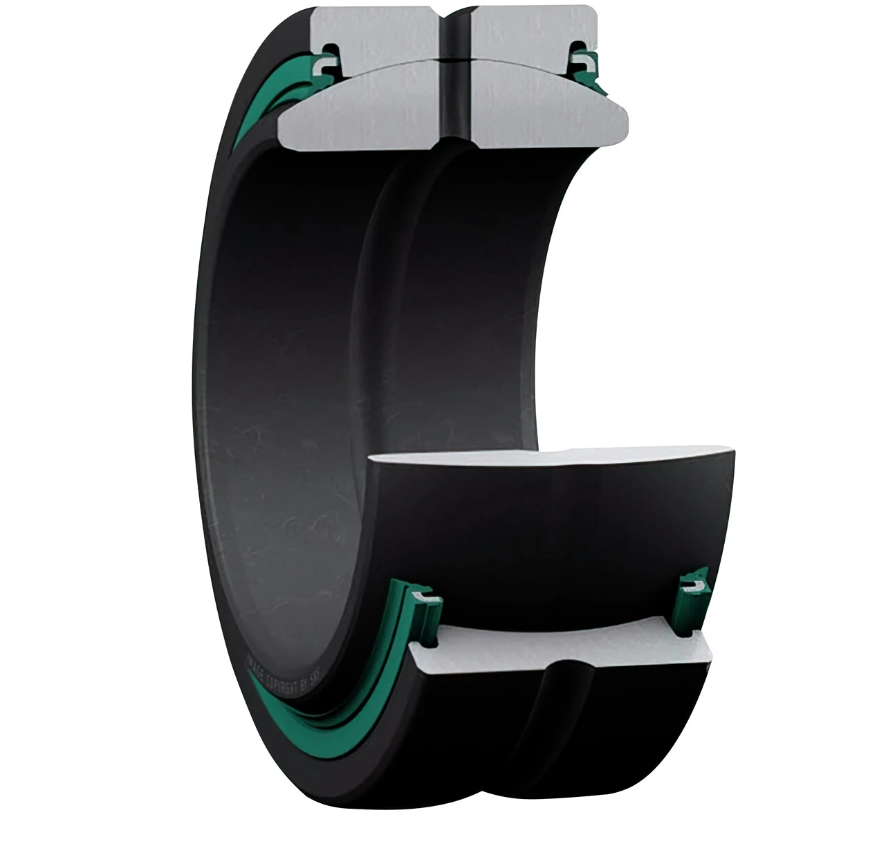

Ledlager 45mm skf

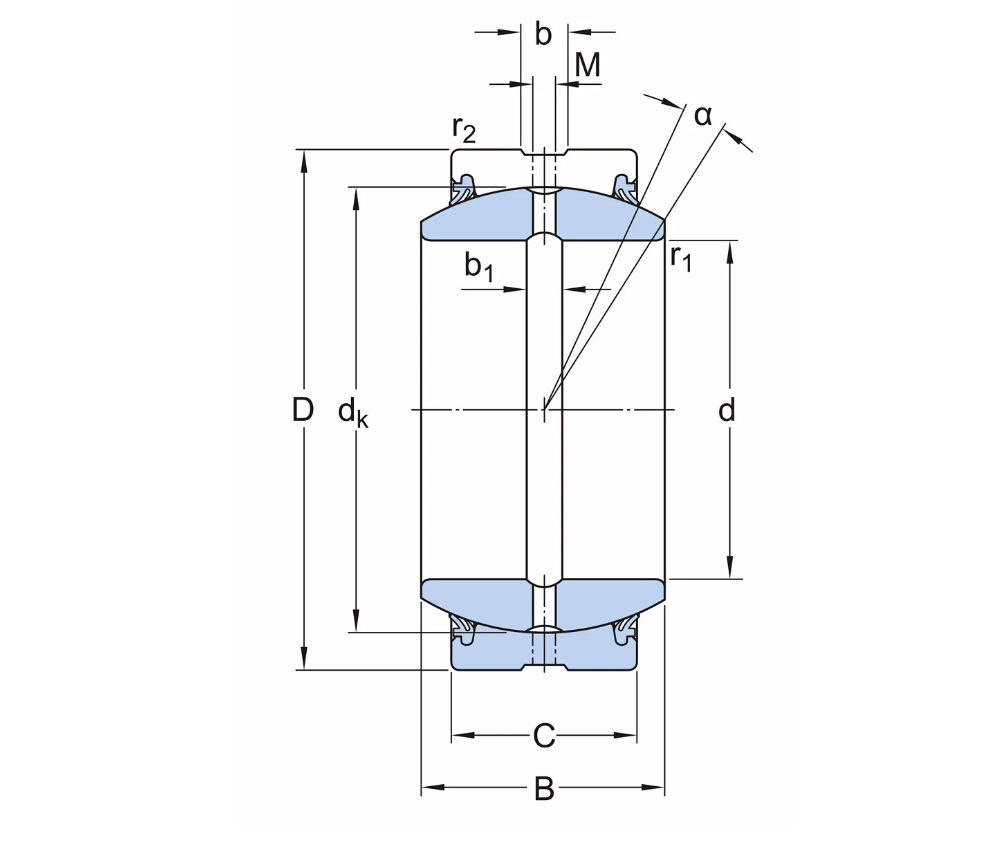

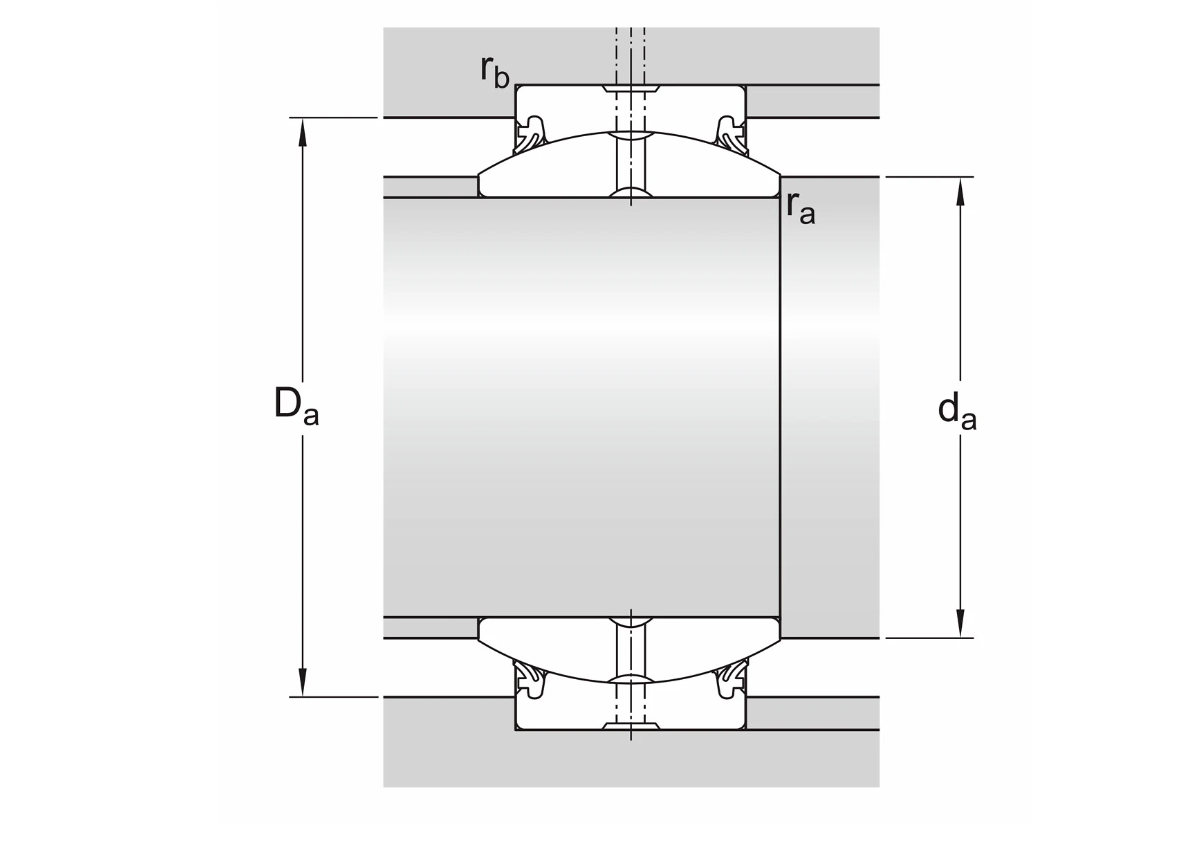

Mått: håldiameter (d) 45 mm ytterdiameter (D) 68 mm nominell bredd (B) 32 mm ytterringens bredd (C) 25 mm lutningsvinkel (α) 7 ° diameter, rullande yta innerring (dk) 60 mm bredd på smörjspåret i ytterringen (b) 4,6 mm bredd på smörjspåret i innerringen (b1) 4,8 mm smörjhål diameter (ytterring) (M) 3 mm hålets fasmått (r1) min. 0,6 mm ytterringens fasmått (r2) min. 1 mm Innbyggnadsmått: axelns inbyggnadsdiameter (da) min. 49,4 mm axelns inbyggnadsdiameter (da) max. 50,8 mm inbyggnadsdiameter för hus (Da) min. 61 mm inbyggnadsdiameter för hus (Da) max. 63,6 mm kälradie axel (ra) max. 0,6 mm kälradie hus (rb) max. 1 mm Beräknade data: dynamiskt bärighetstal (C) 127 kN statiskt bärighetstal (C0) 640 kN specifik dynamisk belastningsfaktor (K) 100 N/mm² specifik statisk belastningsfaktor (K0) 500 N/mm² materialkonstant (KM) 330
