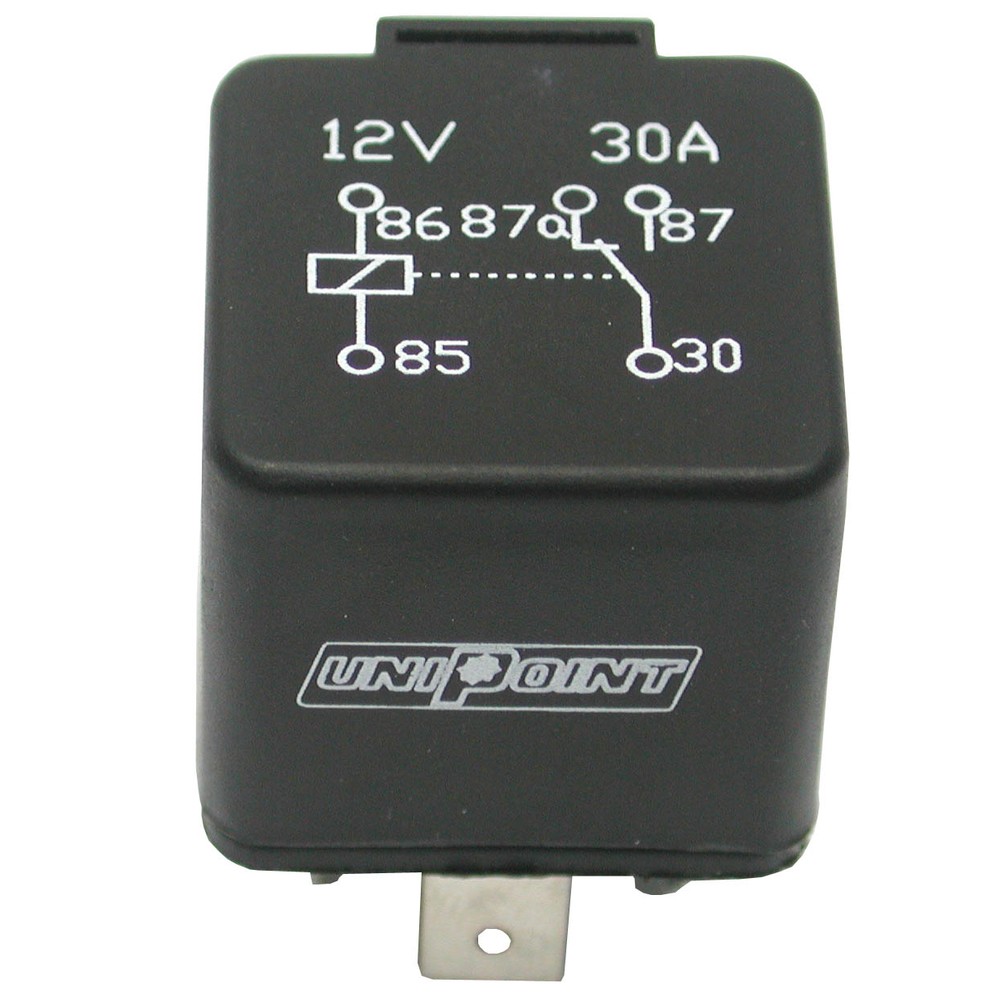

Relä 5-pol 12V 30/40A Växlande

- 12 V / 20/30 A - CIH-modeller 485, 743, 745, 785, 844 och 856 endast som XL-modeller - CIH-modeller 495, 585, 595, 685, 695, 795, 885, 895, 956, 995, 1056, 1255 och 1455 också som XL-modeller Förklaring: - 85 = spolens jord - 86 = spolens styrspänning - 30 = huvudström - 87 = utgång från relä då spolen tillförs spänning - 87A = utgång från relä då spolen inte tillförs spänning Allmänna kopplingsinstruktioner: - 30 = huvudström - 31, 85 = jord - 49, X = blinkrelä ingång - 49A, L = blinkrelä utgång - 86 = styrspänning - 87 = reläkontakt i öppnare och växlare, ingång - 87A = första utgång - C = signallampa (instrumentbräda) - C2 = andra signallampa - C3 = tredje signallampa - P= signalljus
